钟罩式与箱体式冻干机产品设计差异解析

一、结构设计：从布局到功能的本质区别

（一）腔体布局与结构形式

钟罩式冻干机（图一）采用上下分立的经典结构，冻干腔与冷阱呈垂直分布，冻干腔通常为透明有机玻璃罩，便于实时观察物料状态。然而，其冻干腔不具备预冻功能，需依赖外部低温设备完成物料预冻，增加了人工操作环节和交叉污染风险。

图一 钟罩式冻干机                         图二 箱体式冻干机

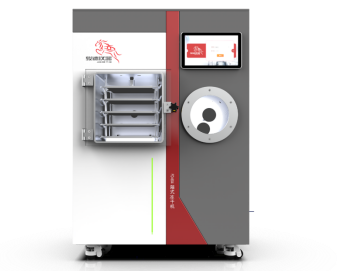

箱体式冻干机（原位型）（图二）则采用一体化腔体设计，冻干腔与冷阱独立分隔，内部集成制冷搁板，形成封闭的冻干系统。搁板兼具预冻与加热功能，物料从预冻到干燥的全流程无需转移，通过设备内置的制冷系统直接降温冻结，避免了外部环境干扰。这种结构紧凑且密封性强，显著提升了冻干过程的可控性。

（二）预冻功能的实现方式

钟罩式冻干机的预冻环节依赖外部设备（如低温冰箱），预冻完成后需人工将物料转移至冻干腔，操作步骤繁琐且易受环境温度影响，可能导致物料局部融化或温度波动，影响冻干均一性。

箱体式冻干机的搁板直接搭载制冷模块，可在腔体内实现 - 40℃至 + 70℃的温度调控，支持物料原位预冻。通过精准的 PID 控温技术，搁板温度均匀性误差可控制在 ±1℃以内，确保物料在预冻阶段形成稳定的冰晶结构，为后续升华干燥奠定基础，尤其适合对温度敏感的生物制品。

二、功能设计：自动化与专业化的技术分野

（一）操作自动化与流程控制

钟罩式冻干机在操作上依赖人工经验，整个干燥过程需操作人员手动调节真空度，切换冷阱工作状态。例如，在真空度调控环节，操作人员需时刻关注真空表读数，手动调整真空泵的工作频率，以维持合适的真空环境。冻干曲线也难以实现程序化控制，这意味着每次冻干实验的工艺参数难以精确复现，不同批次的实验结果可能存在差异。

箱体式冻干机则代表了高度自动化的发展方向，配备了智能控制系统，支持冻干曲线的全流程编程。操作人员可以提前在控制系统中预设好 50 个以上的控温区段，设备就能按照设定的程序自动运行。系统还能实时监控真空度、冷阱温度、搁板温度等关键参数，并将这些数据自动保存，方便后续追溯查询。在医药生产领域，一些箱体式冻干机集成了物联网模块，即便操作人员不在现场，也能通过手机或电脑远程监控设备运行状态，一旦设备出现异常，还能及时发出故障预警，极大地提升了生产效率和工艺稳定性，符合医药行业对 GMP 规范的严格要求。

（二）密封性与环境控制能力

钟罩式冻干机的透明罩和冻干腔均为亚克力材料，长期使用后，尤其是在温度变化和压力差的作用下，可能会发生翘曲或变形，透明罩与底座通过密封圈连接，密封圈会逐渐磨损，这些都会导致密封性下降。密封性不佳会使得真空度难以维持稳定，进而影响冻干效果。由于冷阱安装在冻干仓体下方，冻干腔上下温差较大，可达 5℃以上，这就容易造成物料干燥不均匀，有的部分干燥过度，有的部分干燥不足。

箱体式冻干机在密封性和环境控制方面表现出色。它采用医用级不锈钢腔体或高强度密封材料，能有效保障设备的密封性，空载时真空度可稳定维持在 10Pa 以下。设备还支持惰性气体回填功能，精度可达 0.2μm，能有效隔绝外界污染，为物料提供低氧的干燥环境。搁板加热系统通过辐射或传导的方式均匀供热，配合冷阱强大的捕水能力，凝冰量可达 6kg以上，确保物料在低温、低氧的环境下完成干燥。对于酶制剂、疫苗等易氧化的样品，这种环境控制能力至关重要，能较好地保留样品的活性和品质。

三、总结：技术选型的核心考量

钟罩式与箱体式冻干机的设计差异本质上反映了 “成本 - 效率 - 精度" 的权衡。前者以简洁实用取胜，适合入门级实验和常规物料干燥；后者以技术集成见长，满足高精尖领域对自动化、密封性和工艺可控性的严苛需求。在实际选型中，需结合物料特性（如生物活性、形态结构）、生产规模（实验型 vs 中试型）及合规要求（如 GMP 认证），选择最适配的设备方案，以实现冻干效率与质量的双重优化。
